التطبيقات
يتم إستخدام الأسلاك الكهربائية هذه كعبارة عن كابلات لتوصيل الكهرباء ذات 600 فولط أو أقل وبدرجة حرارة لا تعلو عن 75°C للموصل المعزول بالبولي ايثلين أو بدرجة حرارة لا تعلو عن 90°C للموصلات المعزولة بالبولي ايثلين بإتصال عرضي (XLPE).
المواصفات
إن الموصل من الألومنيوم بكابل مزدوج يتميز بمواصفات ASTM التالية:
B-230 سلك ألومنيوم، 1350-H19 للغايات الكهربائية
B-231 موصلات الألومنيوم، مجدولة متحدة المركز.
B-232 موصلات ألومنيوم موصلة مجدولة متحدة المركز، تم تقويتها بالفولاذ (ACSR).
B-399 موصلات من سبائك الألومنيوم 6201-T81 مجدولة متحدة المركز.
B-901 موصلات ألومنيوم مجدولة بشكل دائرية مضغوطة بإستخدام سلك الإدخال المفرد.
إن الكابل المزدوج يلبي جميع متطلبات ANSI/ICEA S-76-474 التطبيقية.
التركيبة

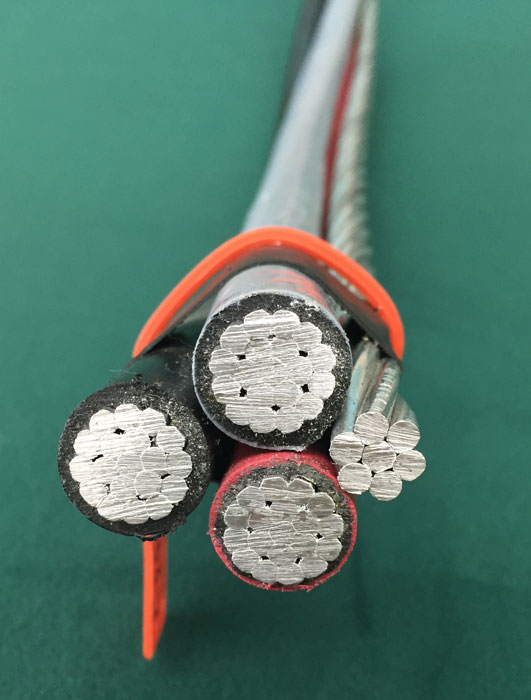

إن موصلات الألومنيوم الخاصة بالكابل المعزول مصنوعة من آلومنيوم 1350-H19 مجدول ومضغوط بطريقة مركزية. ويتم عزلها بإستخدام البولي ايثلين أو البولي ايثلين ذات الإتصال العرضي (XLPE). إن الموصلات المحايدة مجدولة بطريقة مركزية 6201، AAC، أو ACSR. لقد تم تصنيع الموصلات بحدبات لمعرفة الطور (إذا كان موصل مع حدبة واحدة ، موصل واحد مع حدبتان، وموصل واحد من دون حدبات)
الاسم الرمزي | موصل طور | موصل عاري محايد | الوزن الأسمي (kg/km) | التيار المسموح به | ||||||
الحجم وعدد الأسلاك | ثخانة العازل (mm) | القطر الأسمي (mm) | الحجم وعدد الأسلاك | القوة المقدرة (kg) | XLPE | ألومنيوم | Total | |||
عاري | OD | Amps | ||||||||
AAAC | ||||||||||
Bay | 6-Solid | 1.143 | 4.115 | 6.401 | 6-7 | 503.485 | 63 | 155 | 217 | 78 |
French-conch | 6-7 | 1.143 | 4.674 | 6.960 | 6-7 | 503.485 | 71 | 155 | 226 | 78 |
Cerman-conch | 4-Solid | 1.143 | 5.182 | 7.468 | 4-7 | 798.318 | 79 | 247 | 324 | 103 |
Arabian | 4-7 | 1.143 | 5.893 | 8.179 | 4-7 | 784.711 | 89 | 247 | 336 | 103 |
Belgain | 2-7 | 1.143 | 7.417 | 9.703 | 2-7 | 1270.052 | 115 | 391 | 506 | 136 |
Saddle | 1-19 | 1.524 | 8.433 | 11.481 | 2-7 | 1270.052 | 171 | 466 | 637 | 158 |
Plow | 1/0-7 | 1.524 | 9.347 | 12.395 | 1/0-7 | 2023.011 | 192 | 624 | 814 | 182 |
Sherland | 1/0-19 | 1.524 | 9.474 | 12.522 | 1/0-7 | 2023.011 | 193 | 624 | 817 | 182 |
Dapple-grey | 2/0-7 | 1.524 | 10.516 | 13.564 | 2/0-7 | 2444.850 | 217 | 786 | 1005 | 210 |
Thoroughbred | 2/0-19 | 1.524 | 10.643 | 13.691 | 2/0-7 | 2444.850 | 220 | 786 | 1007 | 210 |
Dobbin | 3/0-7 | 1.524 | 11.786 | 14.834 | 3/0-7 | 3079.876 | 249 | 991 | 1238 | 242 |
Trotter | 3/0-19 | 1.524 | 11.938 | 14.986 | 3/0-7 | 3079.876 | 251 | 991 | 1243 | 242 |
Pony | 4/0-7 | 1.524 | 13.259 | 16.307 | 4/0-7 | 3882.730 | 286 | 1250 | 1534 | 279 |
Walking | 4/0-19 | 1.524 | 13.411 | 16.459 | 4/0-7 | 3882.730 | 289 | 1250 | 1539 | 279 |
ACSR | ||||||||||
Morochuca | 6-Solid | 1.143 | 4.115 | 6.401 | 6-6/1 | 533.722 | 63 | 149 | 229 | 78 |
Chola | 6-7 | 1.143 | 4.674 | 6.96 | 6-6/1 | 533.722 | 71 | 149 | 237 | 78 |
Morgan | 4-Solid | 1.143 | 5.182 | 7.468 | 4-6/1 | 843.677 | 79 | 238 | 344 | 103 |
Hackney | 4-7 | 1.143 | 5.893 | 8.179 | 4-6/1 | 843.677 | 90 | 238 | 356 | 103 |
Palomino | 2-7 | 1.143 | 7.417 | 9.703 | 2-6/1 | 1292.732 | 115 | 377 | 557 | 136 |
Albino | 1-19 | 1.524 | 8.433 | 11.481 | 1-6/1 | 1610.245 | 171 | 473 | 699 | 158 |
Standardbred | 1/0-7 | 1.524 | 9.347 | 12.395 | 1/0-6/1 | 1986.724 | 192 | 598 | 859 | 182 |
Costena | 1/0-19 | 1.524 | 9.474 | 12.522 | 1/0-6/1 | 1986.724 | 193 | 598 | 862 | 182 |
Chicoteagues | 2/0-7 | 1.524 | 10.516 | 13.564 | 2/0-6/1 | 2404.027 | 217 | 753 | 1060 | 210 |
Grullo | 2/0-19 | 1.524 | 10.643 | 13.691 | 2/0-6/1 | 2404.027 | 220 | 753 | 1063 | 210 |
mare | 3/0-7 | 1.524 | 11.786 | 14.834 | 3/0-6/1 | 3002.766 | 249 | 951 | 1308 | 242 |
Suffolk | 3/0-19 | 1.524 | 11.938 | 14.986 | 3/0-6/1 | 3002.766 | 251 | 951 | 1313 | 242 |
Stallion | 4/0-7 | 1.524 | 13.259 | 16.307 | 4/0-6/1 | 3787.474 | 286 | 1198 | 1622 | 279 |
Appaloosa | 4/0-19 | 1.524 | 13.411 | 16.459 | 4/0-6/1 | 3787.474 | 289 | 1198 | 1627 | 279 |
AAC | ||||||||||
Quarter | 6-Solid | 1.143 | 4.115 | 6.401 | 6-7 | 255.371 | 63 | 149 | 211 | 78 |
Clydesdale | 4-Solid | 1.143 | 5.182 | 7.468 | 4-7 | 399.613 | 79 | 237 | 315 | 103 |
Pinto | 4-7 | 1.143 | 5.893 | 8.179 | 4-7 | 399.613 | 89 | 237 | 326 | 136 |
Mustang | 2-7 | 1.143 | 7.417 | 9.703 | 2-7 | 612.347 | 115 | 377 | 491 | 158 |
Shire | 1-19 | 1.524 | 8.443 | 11.481 | 1-19 | 743.888 | 171 | 475 | 646 | 158 |
Libyan | 1/0-7 | 1.524 | 9.347 | 12.395 | 1/0-7 | 902.644 | 192 | 598 | 790 | 182 |
Criollo | 1/0-19 | 1.524 | 9.474 | 12.522 | 1/0-19 | 902.644 | 193 | 598 | 793 | 182 |
Orloff | 2/0-7 | 1.524 | 10.516 | 13.564 | 2/0-7 | 1138.511 | 217 | 754 | 973 | 210 |
Peroheron | 2/0-19 | 1.524 | 10.643 | 13.691 | 2/0-19 | 1138.511 | 220 | 754 | 976 | 210 |
Mongolian | 3/0-7 | 1.524 | 11.786 | 14.834 | 3/0-7 | 1378.914 | 249 | 951 | 1199 | 242 |
Hanoverian | 3/0-19 | 1.524 | 11.938 | 14.986 | 3/0-19 | 1378.914 | 251 | 951 | 1204 | 242 |
Singlefoot | 4/0-7 | 1.524 | 13.259 | 16.307 | 4/0-7 | 1737.25 | 286 | 1199 | 1485 | 279 |
Oldenburg | 4/0-19 | 1.524 | 13.411 | 16.459 | 4/0-19 | 1737.25 | 289 | 1199 | 1490 | 279 |
