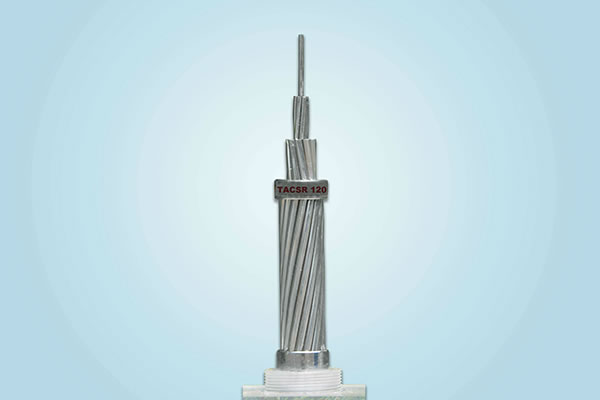

كابل الفولاذ المقوي بسبائك الألمنيوم المقاومة للحرارة TACSR

التطبيقات
إن TACSR (موصل سبائك الألمنيوم المقوي بالفولاذ المقاوم للحرارة) قادر على تحمل حمل القوة العالية ومستخدم بشكل واسع لخطوط النقل العلوية، أسلاك التوزيع العلوية.

البنية
السلك المركزي بالفولاذ المجلفن والطبقة الخارجية بسبائك الألمنيوم المقاومة للحرارة.
موصلات TACSR مماثل مع موصل ACSR التقليدي في البنية، ولكن أسلاك الألمنيوم درجة EC يتم استبدالها مع أسلاك الألمنيوم المسحوبة بسبائك الألمنيوم المقاومة للحرارة ( يسمى TAL).

المميزات
يمكن لـ TACSR أن يعمل بشكل آمن فوق 150℃ باستمرار، مما يضخ أكثر التيار عبر الموصل. في الأمكنة التي تحتاج إلى نقل الطاقة العالية ولكنه محدود لحصول على ممر الطاقة الجديد، فالأنواع المختلفة من موصلات TAL هي إحدى أفضل اختيار لخدمة. لأن سبائك الألمنيوم المطلية بالزركونيوم يحافظ على الخصائص الكهربائية والميكانيكية تحت درجة الحرارة المرتفعة، هذه القدرة تجعل هذه الموصلات تصبح حلا فعالا في تجديد الخطوط القديمة مع القدرة المعززة.

JEC 197، JPFEC A 24

مساحة المقطع المستعرض الاسمي عدد/ قطر السلك مساحة المقطع العرضي تقريبا DC مقاومة عند 20 ℃ ، الحد الأقصى حمل الكسر المقدر، الحد الأدنى قدرة حمل التيار *) طول التسليم المعياري
سلك TAL سلك AS سلك TAL سلك AS مجموع القطر الكامل الوزن الصافي
No./mm mm2 mm kg/km Ω/km Kgf N A m
58 6/3.5 1/3.5 57.73 9.52 67.35 10.5 234 0.5050 1,980 19,423 375 5,000
80 6/4.2 1/4.2 83.13 13.85 96.98 12.6 336 0.3500 2,770 27,173 480 5,000
80 15/2.6 4/2.6 79.64 21.24 100.88 13.0 386 0.3680 3,810 37,376 470 5,000
95 6/4.5 1/4.5 95.43 15.90 111.33 13.5 386 0.3050 3,180 31,195 525 5,000
100 15/2.9 4/2.9 99.08 26.42 125.50 14.5 480 0.2960 4,740 46,499 545 5,000
120 15/3.2 4/3.2 120.64 32.17 152.81 16.0 585 0.2430 5,550 54,445 620 5,000
120 30/2.3 7/2.3 124.64 29.08 153.72 16.1 574 0.2370 5,460 53,562 630 5,000
160 30/2.6 7/2.6 159.28 37.17 196.45 18.2 734 0.1850 6,980 68,473 745 3,000
200 30/2.9 7/2.9 198.16 46.24 244.40 20.3 912 0.1490 8,680 85,150 860 3,000
240 30/3.2 7/3.2 241.27 56.30 297.57 22.4 1111 0.1220 10,170 99,767 980 2,000
330 26/4.0 7/3.1 326.73 52.83 379.56 25.3 1320 0.0901 10,940 107,321 1,190 2,000
410 26/4.5 7/3.5 413.51 67.35 480.86 28.5 1674 0.0712 13,900 136,359 1,390 1,500
520 54/3.5 7/3.5 519.54 67.35 586.89 31.5 1969 0.0567 15,590 152,937 1,610 1,500
610 54/3.8 7/3.8 612.42 79.39 691.81 34.2 2321 0.0481 18,380 180,307 1,795 1,000
680 54/4.0 7/4.0 678.58 87.96 766.54 36.0 2572 0.0434 19,790 194,139 1,920 1,000
680 45/4.4 7/2.9 684.24 46.24 730.48 35.1 2260 0.0431 15,590 152,937 1,910 1,000
810 45/4.8 7/3.2 814.30 56.30 870.60 38.4 2700 0.0362 18,460 181,092 2,145 1,000
1160 84/4.2 7/4.2 1163.77 96.98 1,260.75 46.2 3997 0.0254 27,870 273,404 2,700 500
1520 84/4.8 7/4.8 1520.03 126.67 1,646.70 52.8 5221 0.0195 36,410 357,182 3,185 500
الملاحظة: درجة حرارة العمل المستمر للموصل = 80 ℃ ، درجة حرارة الهواء = 35 ℃ ، سرعة الرياح = 0.6 m/sec

الهيكل
إن أسلاك أساسية من TACSR مصنوعة من فولاذ مجلفن وطبقات خارجية مصنوعة من سبيكة الألمنيوم المقاومة للحرارة.

التعبئة والتسليم
مواد تعبئة هذا كابل الفولاذ المقوي بسبائك الألمنيوم المقاومة للحرارة تشمل على براميل خشبية وبراميل خشبية فولاذية.
فترة التسليم هو 30 يوم العمل.
