الكابل الكهربائي المعزول XLPE

الكابل الكهربائي المعزول XLPE

يتم استخدام الكابل الكهربائي المعزول XLPE لنقل وتوزيع الطاقة الكهربائية 35kV أو أقل. تستخدم عموما في مجالات الطاقة ،البناء ،المناجم ،التعدين صناعة البتروكيماويات، الاتصالات. وهي تحل محل النفط مغمورة تماما كابل الكهرباء المعزول المغمور فى الزيت وتحل جزئيا محل كابل الكهرباء المعزول PVC.

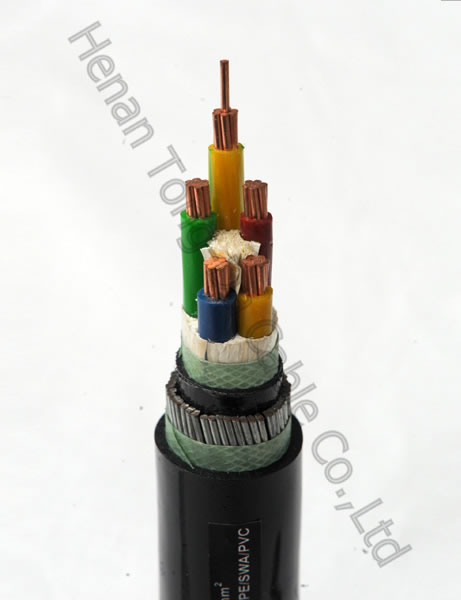

التكوين الكابل الكهربائي المعزول XLPE من الجزء الداخلي إلى الجزء الخارجي
موصل النحاس أو الألومنيوم
عزل XLPE
الشريط النحاس أو سلك الفحص النحاس
أسلاك الفولاذ المجلفن أو الشريط المدرع
غلاف PVC أو PE

النوع الإسم التطبيقات
مركز النحاس مركز الألمنيوم
YJV YJY YJLV YJLV XLPE المعزول، PVCأو PE غلاف كابل الكهرباء توضع فى الداخل ، النفق ، قنوات تحت الأرض. غيرقادرة على تحمل قوة ميكانيكية خارجية ، لكنها قادرة على تحمل قوة شد خلال الإرساء
YJV22 YJV22 YJLV22 YJV22 XLPE المعزول، شريط الفولاذ المدرع، PVC أو PE غلاف كابل الكهرباء توضع فى الداخل ، النفق ، قنوات تحت الأرض. قادرة على تحمل قوة ميكانيكية خارجية ، لكنها غير قادرة على تحمل قوة سحب كبيرة
YJV32 YJV32 YJLV32 YJLV32 XLPE المعزول، أسلاك الصلب الرقيقة، PVC أوPE غلاف كابل الكهرباء توضع فى الأعمدة مع الفارق الكبير في المستوى. قادرة على تحمل قوة ميكانيكية خارجية وقوة شد متوسطة
YJV42 YJV42 YJLV42 YJLV42 XLPE المعزول، أسلاك الصلب السميكة المدرعة PVC أو PE غلاف كابل الكهرباء قادرة على تحمل الضغط الإيجابي وقوة الشد

ملاحظة : "ZR-"تحتوى على ثلاثة انواع من ABC"ZRA-" or "ZRB-" "ZRC-".مثل "ZRB-YJV", "ZRA-YJV22".

تصنيف الجهد، عدد المراكز ومدى القطاع العرضى

تصنيف الجهد (kv) القطاع العرضى
(mm2) عدد المراكز 		الدرجة الأولى 0.6/1 1.8/3 3.6/6 6/10 8.7/15 12/20 18/30 21/35
الدرجة الثانية 1/1 3/3 6/6 8.7/10 12/15 18/20 - 26/35
المركز 1 1.5-800 25-800 25-1200 25-1200 35-1200 50-1200 50-1200 50-1200
2 المركز 1.5-185 25-185
3 المركز 1.5-400 25-400 25-400 25-400 35-400 50-400 50-400 50-400
4 المركز 2.5-400 25-400
5 المركز 2.5-400 25-400

التقنية الرئيسية

1. المقاومة DC : مقاومة الموصل للكابل المنتهى عند20℃ لكل كيلومتر ليست أكثر من القيم التالية.

القطاع العرضى
(mm2)		 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800
مركز النحاس 12.1 7.41 4.61 3.08 1.83 1.15 0.727 0.524 0.387 0.268 0.193 0.153 0.124 0.0991 0.0754 0.0601 0.0470 0.0366 0.0283 0.0221
مركز الألمنيوم 18.1 12.1 7.41 4.61 3.08 1.91 1.20 0.868 0.641 0.443 0.320 0.253 0.206 0.164 0.125 0.100 0.778 0.0605 0.0469 0.0367

2. اختبار الجهدو اختبار التفريغ الجزئى

تصنيف الجهد Uo (kv) البند 0.6/1 1.8/3 3.6/6 6/6 6/10 8.7/10 8.7/15 12/20 18/20 18/30 21/35 26/35
الجهد اختبار الجهد 3.5 6.5 12.5 21 30.5 42 63 73.5 91
اختبار الوقت 5 5 5 5 5 5 5 5 5
اختبار التفريغ الجزئى اختبار الجهد - - 6.2 10.4 15.1 20.8 31.1 36.3 45
سعة التفريغ - - 10 10 10 10 10 10 10

التعبئة
الكابل الكهربائي المعزول معبأ فى اسطوانات أولفائف.
