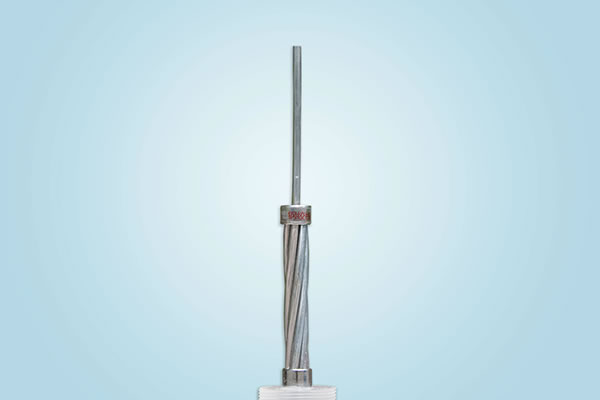

سلك فولاذي مجلفن

1. الوصف
إن السلك الفولاذي المجلفن هو أي سلك فولاذي خضع لعملية جلفنة لتحسين مقاومته للتآكل.
إن هذه العملية تتم من خلال غمس السلك الجاهز في حوض من مكونات الزنك الساخن وهذا لتشكيل غلاف مقاوم للتآكل والخدش على سطح السلك بالكامل.
2. التطبيقات
يتم إستخدام السلك الفولاذي المجلفن لخطوط الجهد العالي أو خطوط نقل الطاقة الكهربائية . وهي قابلة للإستخدام على الأعمدة والأبراج وإلخ.
تتميز الأسلاك الفولاذية المجلفنة التي في الكابلات الكهربائية ذات النواة المتعددة بإنها ذات تكلفة منخفضة وسهلة الإنتاج وهذا يجعلها مناسبة لإنتاج الأسلاك المقاومة للتآكل الضخمة.
3. التركيبة
إن السلك الفولاذي المجلفن هذا يتواجد بدرجات جلفنة A، B، و C. إن درجة A هي الأقل ثقلاً ودرجة C هي الأكثر ثقلاً. وتأتي مصنوعة إما بدون تلحيم لـ ASTM A-363 أو بتلحيم لـ ASTM A-475.
4. إن السلك الفولاذي المغلف بالزنك يأتي بدرجة A ، درجة B و درجة C.

ASTM A475، BS183:1972، GB/T 1200-88

سلك فولاذي مجلفن ASTM-A475
عدد الأسلاك / قطر	قطر الجدل		درجة Siemem Martin	درجة ذات قوة عالية	درجة ذات قوة فائقة	الوزن
	Inch	mm	KN	KN	KN	kg/km
3/2.64	7/32	5.56	10.409	15.569	21.796	131
3/3.05	1/4	6.35	13.523	21.04	29.981	174
3/3.05	1/4	6.35	-	-	-	174
3/3.30	9/32	7.14	15.035	23.398	33.362	204
3/3.68	5/16	7.94	18.193	28.246	40.479	256
3/4.19	3/8	9.52	24.732	37.187	52.489	328
7/1.04	1/8	3.18	4.048	5.916	8.18	49
7/1.32	5/32	3.97	6.539	9.519	13.078	76
7/1.57	3/16	4.76	8.452	12.677	17.748	108
7/1.65	3/16	4.76	-	-	-	118
7/1.83	3/16	5.56	11.387	17.126	24.02	145
7/2.03	7/32	6.35	14.012	21.129	29.581	181
7/2.36	1/4	7.14	18.905	28.469	39.812	243
7/2.64	9/32	7.94	23.798	35.586	49.82	305
7/2.77	5/16	7.94	-	-	-	335
7/3.05	3/8	9.52	30.915	48.04	68.503	407
7/3.68	7/16	11.11	41.591	64.499	92.523	594
7/4.19	1/2	12.7	53.823	83.627	119.657	768
7/4.78	9/16	14.29	69.837	108.981	155.688	991
7/5.26	5/8	15.88	84.961	131.667	188.605	1211
19/2.54	1/2	12.7	56.492	84.961	118.768	751
19/2.87	9/16	12.49	71.616	107.202	149.905	948
19/3.18	5/8	15.88	80.513	124.995	178.819	1184
19/3.81	3/4	19.05	116.543	181.487	259.331	1719
19/4.50	7/8	22.22	159.691	248.211	354.523	2352
19/5.08	1	25.4	209.066	325.61	464.839	2384
37/3.63	1	25.4	205.508	319.827	456.832	3061
37/4.09	11/8	28.58	262	407.457	581.827	4006
37/4.55	11/4	31.75	324.72	505.318	721.502	4833

YB/T 5004

سلك فولاذي مجلفن
BS 183 ： 1972
عدد الأسلاك / القطر .	القطر	الحمل الإدنى للإنقطاع							الوزن
		درجة 350	درجة 480	درجة 700	درجة 850	درجة 1000	درجة 1150	درجة 1300
	mm	kN	kN	kN	kN	kN	kN	kN	kg/km
3/1.80	3.9	2.65	3.66	-	-	-	-	-	60
3/2.65	5.7	5.80	7.95	-	-	-	-	-	130
3/3.25	7	8.70	11.95	-	-	-	-	-	195
3/4.00	8.6	13.20	18.10	-	-	-	-	-	295
4/1.80	4.4	3.55	4.90	-	-	-	-	-	80
4/2.65	6.4	7.70	10.60	-	-	-	-	-	172
4/3.25	7.9	11.60	15.90	-	-	-	-	-	260
4/4.00	9.7	17.60	24.10	35.20	-	-	-	-	390
5/1.50	4.1	3.10	4.24	6.18	-	-	-	-	69
5/1.80	4.9	4.45	6.10	8.90	-	-	-	-	95
5/2.65	7.2	9.65	13.25	19.30	-	-	-	-	220
5/3.25	8.8	14.50	19.90	29.00	-	-	-	-	320
5/4.00	10.8	22.00	30.15	43.95	-	-	-	-	490
7/0.56	1.7	0.60	0.83	1.20	-	1.70	1.98	2.24	14
7/0.71	2.1	0.97	1.33	1.94	-	2.75	3.19	3.60	28
7/0.85	2.6	1.39	1.90	2.80	-	3.95	4.57	5.15	31
7/0.90	2.7	1.55	2.14	3..1	-	4.45	5.12	5.80	35
7/1.00	3	1.92	2.64	3.85	-	5.50	6.32	7.15	43
7/1.25	3.8	3.01	4.10	6.00	-	8.55	9.88	11.15	67
7/1.40	4.2	3.75	5.17	7.54	9.16	10.75	12.35	14.00	84
7/1.60	4.8	4.90	6.75	9.85	11.95	14.10	16.20	18.30	110
7/1.80	5.4	6.23	8.55	12.45	-	17.80	20.50	23.20	140
7/2.00	6.0	7.70	10.55	15.40	-	22.00	25.30	28.60	170
7/2.36	7.1	10.70	14.70	21.40	-	30.60	35.20	39.80	240
7/2.65	8.0	13.50	18.50	27.00	-	38.60	44.40	50.20	300
7/3.00	9.0	17.30	23.75	34.65	-	49.50	56.90	64.30	392
7/3.15	9.5	19.10	26.20	38.20	-	54.55	62.75	70.90	430
7/3.25	9.8	20.30	27.85	40.65	-	58.05	66.80	75.50	460
7/3.65	11.0	25.60	35.15	51.25	-	73.25	84.20	95.20	570
7/4.00	12.0	30.90	42.20	61.60	-	88.00	101.00	114.00	690
7/4.25	12.8	34.75	47.65	69.50	-	99.30	114.00	129.00	780
7/4.75	14.0	43.40	59.45	86.80	-	124.00	142.70	161.30	970
19/1.00	5.0	5.22	7.16	10.45	-	14.92	17.16	19.40	120
19/1.25	6.3	8.16	11.19	16.32	-	23.32	26.81	30.31	180
19/1.40	7.0	10.24	14.04	20.47	-	29.25	33.64	38.02	230
19/1.60	8.0	13.37	18.35	26.75	-	38.20	43.93	49.66	300
19/2.00	10.0	20.90	28.65	41.78	50.74	59.69	68.64	77.60	470
19/2.50	12.5	32.65	44.80	65.29	79.28	93.27	107.30	121.30	730
19/3.00	15.0	47.00	64.50	94.00	114.10	134.30	154.50	174.60	1050
19/3.55	17.8	65.80	90.27	131.60	159.90	188.00	216.30	244.50	1470
19/4.00	20.0	83.55	114.60	167.10	203.00	238.70	274.60	310.40	1870
19/4.75	23.8	117.85	161.40	235.70	286.00	336.70	387.20	437.70	2630
