الكابل الكهربائي المعزول PVC

الصفحة الرئيسية » المنتجات » الأسلاك والكابلات » الكابل الكهربائي المعزول PVC

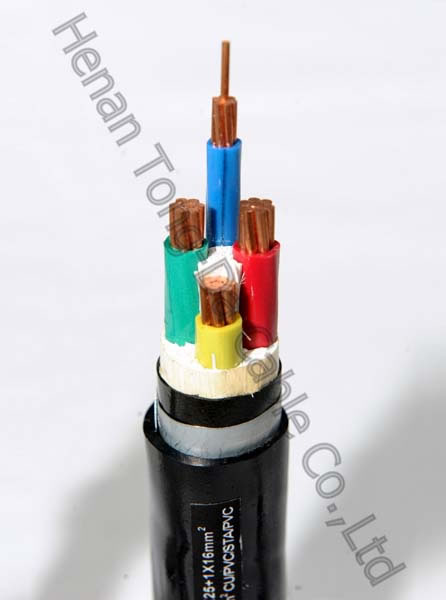

الكابل الكهربائي المعزول PVC

الكابل الكهربائي المعزول 0.6/1kV PVC من المنتجات ذات الجودة العالية. المنتج ليس لديه القدرة الكهربائية الجيدة فقط ، لكنه جيد الاستقرار الكيميائي ، بنية بسيطة، عملية سهلة، وزرع الكابل لن يكون محدود بسبب السقوط. الكابل الكهربائي المعزول PVC يستخدم مع محولات الدائرة ذات الجهد المقنن من6000V أو أقل.

مستوى ونطاق التطبيق
ينتج كابل الكهرباء المعزول PVC وفقا لمعيار GB/T12706-2002
(ما يعادل 60505 IEC). يمكن للمصنع تصنيع المنتجات وفقا لمعيار (BS) البريطاني وغيره من المعايير. استنادا إلى متطلبات العملاء ، ويمكننا تصميم وتصنيع المنتجات ذات الأداء المخصص. يتم استخدام كابل الكهرباء المعزول لزرع ثابت لخطوط النقل والتوزيع الكهربائي المتردد 50 هرتز وتصنيف الجهد يصل إلى 6 كيلو فولت.

المميزات الخاصة للاستخدام
1. نواة الكابل الموصلة تعمل لمدة طويلة في درجات الحرارةلاتزيد عن 70℃.
2. خلال الدائرة الكهربائية القصيرة (بحد أقصى للوقت لا يزيد عن 5 ثوان) ، درجة الحرارة القصوى للموصل الكابل لا تزيد 165℃.
3. الفرق بين مستوى مد الكابلات غير محدود. زرع كابل، درجة الحرارة المحيطةلا تقل عن أقل 0℃.
4. كابل الكهرباء المعزول PVC له خصائص استقرار كيميائي ،خصائص المقاومة للحامض ، القلويات ، الملح ، النفط، المذيبات و للهب.
5. المنتج يتميز بخفة الوزن ، خاصية الانحناء جيدة ،سهولة التركيب والصيانة.

المتطلبات الفنية

1. النوع والإسم

النوع الإسم
VV VLV موصل النحاس (الألمنيوم)، PVC المعزول،غلاف كابل الكهرباء
VY VLY موصل النحاس(الألمنيوم)، PVC المعزول، PE غلاف كابل الكهرباء
VV22VLV22 موصل النحاس(الألمنيوم)، PVC المعزول ،شريط الفولاذ المدرع، PVC غلاف كابل الكهرباء
VV23VLV23 موصل النحاس(الألمنيوم)، PVC المعزول، شريط الفولاذ المدرع ،PE غلاف كابل الكهرباء
VV32VLV32 موصل النحاس (الألمنيوم)، PVC المعزول، أسلاك الصلب الرقيقة المدرعة، PVC غلاف كابل الكهرباء
VV33VLV33 موصل النحاس (الألمنيوم)، PVC المعزول ،PE غلاف كابل الكهرباء
VV42VLV42 موصل النحاس (الألمنيوم)، PVC المعزول ،أسلاك الصلب السميكة المدرعة، PVC غلاف كابل الكهرباء
VV43VLV43 موصل النحاس (الألمنيوم)،, PVC المعزول ،أسلاك الصلب السميكة المدرعة، PE غلاف كابل الكهرباء

2. القطاع العرضى للمركز الموصل

(المركز الأساسى) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
(3+1لمركز الطبيعى) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150
(3+2 المركز الطبيعى) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150

3. سمك العزل

مقطع عرضى (mm2) سمك العزل (mm) الجهد (KV) 1 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300 400 500 630 800 1000
0.6/1 0.8 0.8 0.8 1 1 1 1 1.2 1.2 1.4 1.4 1.6 1.6 1.8 2.0 2.2 2.4 2.6 2.8 2.8 2.8 3.0
3.6/6 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4 3.4

4. مقاومة الموصل DC

القطاع العرضى (mm2) DC المقاومة عند 20℃لاتزيد عن (Ω/km) القطاع العرضى
(mm2)		 DC المقاومة عند 20℃لاتزيد عن (Ω/km) القطاع العرضى
(mm2)		 DC المقاومة عند 20℃ لاتزيد عن (Ω/km)
مركز النحاس مركز الألمنيوم مركز النحاس مركز الألمنيوم مركز النحاس مركز الألمنيوم
1.5 12.1 18.1 35 0.524 0.868 240 0.0754 0.125
2.5 7.41 12.1 50 0.387 0.641 300 0.0601 0.100
4 4.61 7.41 70 0.268 0.443 400 0.0470 0.0778
6 3.08 4.61 95 0.193 0.320 500 0.0366 0.0605
10 1.83 3.08 120 0.153 0.253 630 0.0283 0.0469
16 1.15 1.91 150 0.124 0.206 800 0.0221 0.0369
25 0.727 1.20 185 0.0991 0.164 1000 0.0176 0.0291

5. مقاومة العزل

بند الإختبار PVC الكابل المعزول XLPE كابل الكهرباء المعزول
0.6/1KV 3.6/6KV
أقل مقاومة (ρΩ.cm) عند 20℃ عند أعلى تصنيف للحرارة 1013 1010 1014 1011 - 1012
ثابت أقل مقاومة عزل (MΩ.km) عند 20℃ عند أعلى تصنيف للحرارة 36.7 0.037 367 0.37 - 3.67

6. مقاومة العزل

UO/U(KV) Us(KV) T(min)
0.6/1 3.5 5
3.6/6 12.5 5
3.6/6 12.5 5
النوع الإسم
VV VLV موصل النحاس (الألمنيوم)، PVC المعزول،غلاف كابل الكهرباء
VY VLY موصل النحاس(الألمنيوم)، PVC المعزول، PE غلاف كابل الكهرباء
VV22VLV22 موصل النحاس(الألمنيوم)، PVC المعزول ،شريط الفولاذ المدرع، PVC غلاف كابل الكهرباء
VV23VLV23 موصل النحاس(الألمنيوم)، PVC المعزول، شريط الفولاذ المدرع ،PE غلاف كابل الكهرباء
VV32VLV32 موصل النحاس (الألمنيوم)، PVC المعزول، أسلاك الصلب الرقيقة المدرعة، PVC غلاف كابل الكهرباء
VV33VLV33 موصل النحاس (الألمنيوم)،, PVC المعزول ،PE غلاف كابل الكهرباء
VV42VLV42 موصل النحاس (الألمنيوم)، PVC المعزول، أسلاك الصلب الرقيقة المدرعة،PE غلاف كابل الكهرباء
VV43VLV43 موصل النحاس (الألمنيوم)،, PVC المعزول ،أسلاك الصلب السميكة المدرعة، PE غلاف كابل الكهرباء

التعبئة
الكابل الكهربائي المعزول PVC معبأ فى اسطوانات أولفائف.
