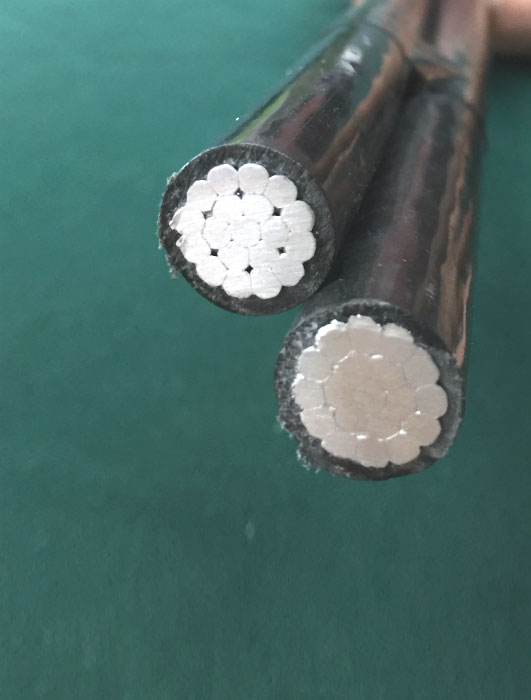

موصل من الألومنيوم بكابل مزدوج

التطبيقات
يتم استخدام هذا الموصل أساساً كعبارة عن كابل علوي أو كابل هوائي لتطبيقات خدمات توصيل الكهرباء العالية مثل إضاءة الشوارع، والإضاءة الخارجية، والخدمات المؤقتة للبناء. وهو يُستخدم لتوصيل كهرباء تصل إلى 600 فولط أو أقل بدرجة حرارة موصل لا تزيد عن 75°C للموصلات المعزولة بالبولي ايثلين أو 90°C للموصلات المعزولة بالبولي ايثلين المتشابكة (XLPE).

المواصفات
إن الموصل من الألومنيوم بكابل مزدوج يتميز بمواصفات ASTM التالية:
B-230 سلك ألومنيوم، 1350-H19 للغايات الكهربائية
B-231 موصلات الألومنيوم، مجدولة متحدة المركز.
B-232 موصلات ألومنيوم موصلة مجدولة متحدة المركز، تم تقويتها بالفولاذ (ACSR).
B-399 موصلات من سبائك الألومنيوم 6201-T81 مجدولة متحدة المركز.
B-901 موصلات ألومنيوم مجدولة بشكل دائرية مضغوطة بإستخدام سلك الإدخال المفرد.
إن الكابل المزدوج يلبي جميع متطلبات ANSI/ICEA S-76-474 التطبيقية.

التركيبة
إن الأسلاك الكهربائية 1350-H19 مجدولة ومضغوطة بطريقة مركزية.
معزولة بإستخدام إما البولي ايثلين أو البولي ايثلين بإتصال عرضي (XLPE).
إن الموصلات المحايدة مجدولة بطريقة مركزية 6201، AAC، أو ACSR.

كابل مزدوج
الاسم الرمزي موصل طور موصل عاري محايد الوزن الأسمي (kg/km) التيار المسموح به
الحجم وعدد الأسلاك ثخانة العازل (mm) القطر الأسمي (mm) الحجم وعدد الأسلاك القوة المقدرة (kg) XLPE ألومنيوم (A)
عاري OD
AAC
Pekingese 6-Solid 1.14 4.1 6.4 6-7 255 20.8 72.9 78
Collie 6-7 1.14 4.6 6.9 6-7 255 23.8 72.9 78
Cocker 6-7 1.52 4.6 7.7 6-7 255 32.7 72.9 78
Dachshund 4-Solid 1.14 5.2 7.5 6-7 400 26.8 114.6 103
Spaniel 4-7 1.14 5.9 8.2 6-7 400 29.8 116.1 103
Cairn 4-7 1.52 5.9 8.9 6-7 400 40.2 116.1 103
Doberman 2-7 1.14 7.4 9.7 2-7 612 38.7 184.5 136
Airedale 1-19 1.52 8.4 11.5 1-7 － 56.5 233.6 158
Basset 1/0-7 1.52 9.3 12.4 1/0-7 903 64 294.7 182
Malemure 1/0-19 1.52 9.4 12.5 1/0-7 903 64 294.7 182
AAAC
Chihuahua 6-Solid 1.14 4.1 6.4 6-7 499 20.8 72.9 78
VIzsla 6-7 1.14 4.6 6.9 6-7 499 23.8 72.9 78
Harrier 4-Solid 1.14 5.2 7.5 4-7 798 26.8 116.1 103
Whippet 4-7 1.14 5.9 8.2 4-7 798 29.8 116.1 103
Schnauzer 2-7 1.14 7.4 9.7 2-7 1270 38.7 184.5 136
Afghan 1/0-7 1.52 9.3 12.4 1/0-7 2023 64 296.1 182
Hocler 1/0-19 1.52 9.4 12.5 1/0-7 2023 64 296.1 182
ACSR
Setter 6-Solid 1.14 4.1 6.4 6/6/01 540 20.8 72.9 78
Shepherd 6-7 1.14 4.6 6.9 6/6/01 540 23.8 72.9 78
Retriever 6-7 1.52 4.6 7.7 6/6/01 540 32.7 72.9 78
Eskimo 4-Solid 1.14 5.2 7.5 4/6/01 844 26.8 114.6 103
Terrier 4-7 1.14 5.9 8.2 4/6/01 844 29.8 116.1 103
Yorkshirc 4-7 1.52 5.9 8.9 4/6/01 844 40.2 116.1 103
Chow 2-7 1.14 7.4 9.7 2/6/01 1293 38.7 184.5 136
Labrador 1-19 1.52 8.4 11.5 1/6/01 1610 56.5 233.6 158
Bloodhound 1/0-7 1.52 9.3 12.4 1/0-6/1 1987 64 294.7 182
Bull 1/0-19 1.52 9.4 12.5 1/0-6/1 1987 64 294.7 182
